구조용 강철, 작업 표면 및 제조 공정을 실제 구성 및 고장 메커니즘과 일치시켜 나사 및 배럴 재료를 선택하십시오. 경도가 높다고 해서 교체품이 필러 마모, 화학적 공격 또는 금속 접촉에 저항하는지 여부를 알 수는 없습니다. 나사와 배럴을 별도로 지정한 다음 쌍으로 맞는지 확인하십시오.
유용한 재료 견적에는 어떤 강철이 하중을 전달하는지, 어떤 표면이 보호되는지, 해당 표면을 검사하는 방법이 설명되어 있습니다. 또한 권장 사항 뒤에 있는 조건을 식별해야 합니다. 동일한 수지 이름이 충전되지 않은 제품, 광물이 충전된 화합물 또는 기계에 대한 요구 사항이 매우 다른 재활용 혼합물을 설명할 수 있습니다.
작성자: EJS 산업기술팀
견적을 비교하기 전에:
- 오래된 부품에 마모, 부식, 접촉 손상 또는 혼합물이 나타나는지 확인하십시오.
- 모재와 표면처리 및 가공합금을 분리합니다.
- 필러 유형 및 로딩을 포함하여 전체 화합물을 명시하십시오.
- 해당 축 위치에서 나사와 배럴을 확인하십시오.
- 생산 전에 재료 식별, 보호 구역 및 허용 측정에 동의하십시오.
1. 실패 메커니즘으로 시작
필러 및 오염으로 인한 마모
마모된 플라이트 팁과 확대된 보어는 연마 의무를 조사하는 이유이지만 구매 주문서의 재료 이름은 조사의 일부일 뿐입니다. 충전재 유형, 농도, 공급원료 공급원 및 재료 손실이 가장 큰 곳을 기록하십시오. 이러한 세부 사항을 원래 부품을 지정할 때 사용된 공식과 비교하십시오.
증가된 필러 로딩은 재료 검토를 다시 시작하는 이유입니다. 통제된 순수 사료에서 오염이 불확실한 재활용 스트림으로 변경되는 경우도 마찬가지입니다. 측정값과 함께 대표적인 화합물 샘플과 기존 부품의 사진을 보관하십시오. 이러한 기록은 공급자에게 더 단단한 나사를 요청하는 것보다 더 유용한 것을 제공합니다.
부식과 금속 접촉에는 별도의 조사가 필요합니다.
데이비스-표준의 피드스크류 및 배럴 가이드금속 접촉으로 인한 연마 마모, 부식 공격 및 접착 마모를 구분합니다. 이는 일부 PVC 화합물, 부식성 난연제 및 탄화불소를 부식 문제로 식별하는 반면 정렬, 직진도, 가열 균일성 및 일치하지 않는 작업 표면은 접촉 손상에 기여할 수 있습니다.
한 장의 사진에서 전체 문제를 진단하는 대신 이러한 구별을 사용하여 조사를 선택합니다. 피팅은 화학적 환경과 표면 상태에 주의를 집중시킵니다. 로컬 채점에는 기계 및 정렬 검토가 필요합니다. 작업 영역 전반에 걸친 점진적인 치수 손실에는 마모 지도 및 제형 검토가 필요합니다. 동일한 구성요소에서 여러 메커니즘이 발생할 수 있습니다.
| 관찰된 손상 | 수집할 증거 | 자료 검토 방향 |
|---|---|---|
| 플라이트 팁 손실 및 보어 확대 | 일치하는 축 측정, 공식화 이력 및 운영 기록 | 두 부품의 연마 성능과 보호 표면을 검토하세요. |
| 구멍이 뚫리거나 국부적인 화학적 공격 | 화합물 화학, 온도, 침전물 및 표면 사진 | 내식성 및 보호 범위 검토 |
| 로컬 채점 또는 접촉 표시 | 진직도, 지지대, 정렬 및 가열 검사 | 합금 업그레이드를 지정하기 전에 기계를 조사하세요 |
이 표는 교체 임계값이 아닌 검사 지침입니다. 허용 한계는 기계의 승인된 도면 및 엔지니어링 평가에서 나와야 합니다. 손상 설명은 질문의 범위를 좁히는 데 도움이 됩니다. 그것은 보편적인 물질적 대답을 확립하지 못합니다.

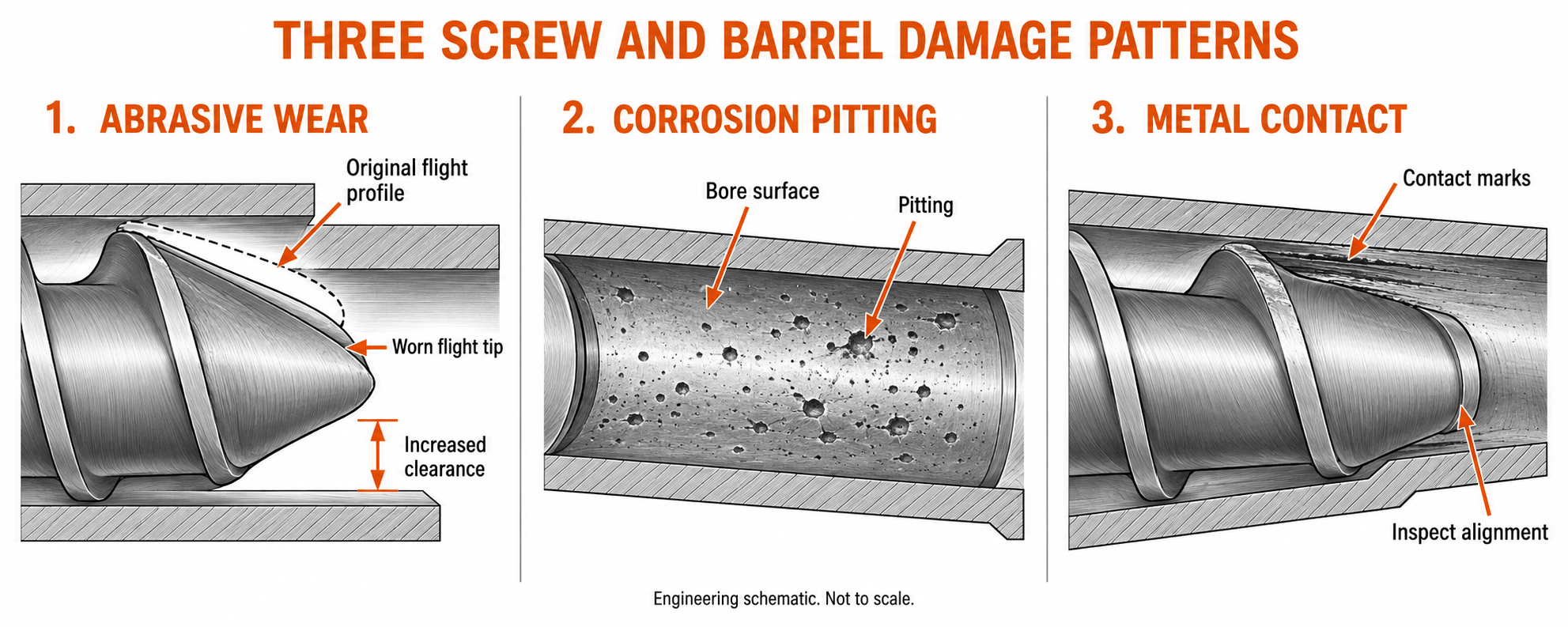

손상 패턴의 공학적 개략도. 확장할 수 없습니다. 표면의 겉모습만으로는 원인을 알 수 없습니다.
2. 모재, 표면처리, 가공합금을 분리한다.
강철과 작업 표면은 서로 다른 역할을 합니다.
나사 및 배럴 사양을 구성 설명으로 취급합니다. 나사의 코어는 구동 하중을 지탱해야 합니다. 배럴 본체는 보어와 인터페이스 주변의 구조를 제공합니다. 작업 표면도 컴파운드에 적합해야 합니다. 이러한 요구 사항을 "내마모성 강철"이라는 문구에 결합하면 구매자가 필요로 하는 정보가 숨겨집니다.
세 가지 용어가 인용문에 자주 등장하지만 서로 다른 내용을 설명합니다. 38CrMoAlA와 같은 지정은 기본 강철을 식별합니다. 질화는 표면 처리를 식별합니다. Colmonoy 83은 표면 경화 합금을 식별합니다. 따라서 나사는 서로 모순되는 설명 없이 지정된 비행 표면에 38CrMoAlA 베이스와 Colmonoy 83을 가질 수 있습니다.
EJS의바이메탈 제품 사양나사 및 배럴 합금과 별도로 구조용 강철을 나열합니다. 이것은 견적을 읽는 유용한 방법입니다. 가격을 비교하기 전에 구성 요소, 기본 재료, 프로세스 및 보호 영역을 식별하십시오.
보호 범위는 합금 이름만큼 중요합니다.
스크류 플라이트 랜드, 플라이트 측면, 루트 및 혼합 기능은 서로 다른 표면입니다. 하드페이스 플라이트가 자동으로 완전한 용융 접촉 표면이 동일한 보호 기능을 갖는다는 것을 의미하지는 않습니다. 마찬가지로 배럴 보어 라이닝은 플랜지의 재질, 피드 개구부 또는 라이닝 외부의 기타 기능을 설명하지 않습니다.
보호 구역을 표시하는 그림을 요청하세요. 교체 제안이 플라이트 팁 합금만 변경한 반면 오래된 나사에 루트 손상이 있는 경우 제안에 대한 또 다른 논의가 필요합니다. 선택한 보호는 실패한 표면에 도달해야 합니다.
질화에도 정확한 언어가 필요합니다. 이는 강철의 표면 근처 상태를 변경합니다. 별도의 캐스트 라이너가 아닙니다. 기본 재료는 용융 접촉 구조의 일부로 남아 있을 수 있습니다. 처리된 것으로 설명된 부품이 모든 작업 표면을 덮는 독립적인 합금층을 가지고 있다고 가정하지 마십시오.
각 부품에 대해 기본 강철, 열처리 조건, 표면 처리, 해당되는 경우 가공 합금, 보호 구역 및 최종 검사 요구 사항 순으로 구성 명세서를 요청하십시오. 이러한 순서를 통해 주문이 이루어지기 전에 견적 간의 차이가 눈에 띄게 됩니다.
3. 공통모재강 및 그 선정한계
완성된 구성 요소의 맥락에서 등급 읽기
현재EJS 소재 포트폴리오38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, D2 공구강 및 Hastelloy가 포함됩니다. 특정 등급이 있다고 해서 모든 스크류나 배럴의 기본값이 되는 것은 아닙니다. 완성된 구성과 응용 프로그램이 여전히 그 역할을 결정합니다.
처리된 나사의 경우 선택한 강철 및 열처리 조건이 필요한 표면 공정을 어떻게 뒷받침하는지 문의하십시오. 라이닝된 배럴의 경우 본체 재질을 보어 합금과 구별합니다. 공구강 부품의 경우 등급 이름이 특정 경도를 증명한다고 가정하기보다는 실제 공급 상태와 작업 표면에 대해 문의하십시오.
| EJS에서 명명한 자료 | 주문하기 전에 해결해야 할 질문 |
|---|---|
| 38CrMoAlA, 34CrAlNi7 또는 31CrMoV9 | 이 나사에는 어떤 핵심 조건과 표면 처리가 지정되어 있습니까? |
| 40Cr 또는 42CrMo | 이것이 구조적 본체 재료입니까? 작업 보어를 보호하는 것은 무엇입니까? |
| SKD11 또는 D2 공구강 | 제안된 정확한 등급, 처리 조건 및 부품 구성은 무엇입니까? |
| SKD61 | 선택한 조건이 실제 온도 및 부하와 어떻게 일치합니까? |
| 하스텔로이 | 화학적 환경에는 어떤 특정 합금 지정이 필요합니까? |
느슨한 국제 등급 대체를 피하십시오
상호 참조표는 의사소통에 유용하지만 대략적인 대응은 자료를 대체하는 것을 허용하지 않습니다. 관리 등급 또는 표준을 지정하고 공급업체가 실제로 공급되는 자재를 식별하도록 하십시오. 다른 등급이 제안되는 경우 해당 등급을 자체 화학적 및 기계적 요구 사항으로 대체하여 검토하십시오.
이는 인용문에서 광범위한 성을 사용할 때 특히 중요합니다. "공구강"과 "니켈 합금"은 각각 가능한 다양한 재료를 나타냅니다. 친숙한 상업 성에도 특정 등급 접미사가 필요할 수 있습니다. 자료 인증서는 해당 식별을 확인해야 하며 인용문과 동일한 광범위한 표현을 반복해서는 안 됩니다.
건설 결정에는 경쟁 부동산도 포함됩니다. 그 안에야금 토론, ENTEK은 하중 전달 코어와 내마모성 외장이 다르게 설계될 수 있는 이유를 설명합니다. 이는 구조적 요구사항과 작업 표면 요구사항을 별도로 평가하는 데 도움이 됩니다. 다른 제조업체의 독점 구성이 EJS 제품이라는 것을 입증하지는 않습니다.
4. 질화, 크롬 및 바이메탈 구조의 변화
프로세스와 그것이 보호하는 영역을 비교하세요
프로세스 비교는 프로세스가 적용되는 위치가 인용에 나와 있는 경우에만 유용합니다. 질화는 강철의 표면 근처 영역을 변경합니다. 크롬 도금으로 침전물이 추가됩니다. 용접 하드페이싱은 선택한 표면에 작동 합금을 추가합니다. 바이메탈 배럴은 본체와 작동하는 보어 합금을 결합합니다. 이는 서로 다른 구조이며 코팅의 상호 교환 가능한 이름이 아닙니다.
EJS는 가스 질화를 식별합니다.질화 스크류 배럴 페이지. 그것은재료 가이드나사용 PTA 하드페이싱, 배럴 라이닝용 원심 주조 및 크롬 도금을 별도의 처리로 설명합니다. 실제 주문을 위해서는 도면과 함께 해당 설명을 읽어보세요.
| 건설 | 무엇이 바뀌는가 | 사양이 식별해야 하는 사항 |
|---|---|---|
| 질화 | 강철의 표면 근처 상태 | 치료 영역, 경도 방법 및 합의된 사례 깊이 정의 |
| 크롬 도금 | 증착된 표면층 | 위치, 마감두께, 마감 및 검사기준 |
| 나사 표면 경화 | 지정된 나사 표면에 합금 추가 | 합금 등급, 적용 범위, 마감된 침전물 및 형상 |
| 바이메탈 배럴 라이닝 | 구조용 배럴 본체 내부의 작동 합금 | 보어 합금, 제조 경로 및 마감 라이닝 요구 사항 |
완성된 치수와 레이어 정의는 일치해야 합니다.
EJS의 바이메탈 제품 페이지에는 나사 합금 두께가 나와 있습니다.1.0~1.5mmNi60, Colmonoy 56 및 Colmonoy 83 옵션의 경우. 게시된 범위는 유용한 시작점이지만 주문에는 실제 구성 요소에 대한 완료된 요구 사항이 명시되어야 합니다. 가공 전에 증착된 레이어는 자동으로 완성된 부품의 나머지 레이어가 아닙니다.출처: EJS 바이메탈 나사 테이블.
질화 케이스에도 동일한 원칙이 적용됩니다. 깊이가 어떻게 정의되고 측정되는지 명시하십시오. 표면 경도 판독값은 그 아래의 전체 경도 프로필을 설명할 수 없습니다. 배럴 라이닝의 경우 모든 합금 및 배럴 형상에 하나의 두께를 할당하는 대신 등급 및 마감 조건을 지정합니다.
두 구성을 비교하는 구매자는 다음을 사용할 수 있습니다.EJS 바이메탈 가이드와 질화 가이드더 넓은 거래를 위해. 여기서 선택 질문은 더 좁습니다. 어떤 공정이 이 제제에 노출된 표면을 보호하며 완성된 보호는 어떻게 검증됩니까?
5. 경도 이상의 합금 등급 비교
나사와 배럴 합금을 별도의 테이블에 보관하세요.
EJS는 나사의 경우 Ni60, Colmonoy 56 및 Colmonoy 83을 명명하고 배럴 합금의 경우 EJS01부터 EJS04까지 명명합니다. 견적을 검토할 때 해당 그룹을 별도로 유지하십시오. 스크류 표면 경화 등급과 배럴 라이닝 등급은 다양한 부품과 제조 조건을 나타냅니다.출처: EJS 합금 표.
| 나사 합금 | 제안서에서 비교할 항목 |
|---|---|
| Ni60 | 정확한 공급 합금, 보호 구역 및 명시된 화합물에 대한 적합성 |
| 콜모노이 56 | 공급업체 지정, 퇴적 상태 및 작업 표면 요구 사항 |
| 콜모노이 83 | 탄화물 함유 구조, 침전물 상태 및 연마 작업에 대한 적합성 |
| 배럴 합금 | EJS가 발표한 상대적 마모/부식 등급 |
|---|---|
| EJS01 | 매우 좋음 / 좋음 |
| EJS02 | 좋다 / 아주 좋다 |
| EJS03 | 아주 좋아요 / 아주 좋아요 |
| EJS04 | 훌륭하다 / 아주 좋다 |
이러한 등급은 표준화된 테스트 결과가 아닌 EJS의 정성적 비교를 재현합니다. 토론을 시작하는 데 도움이 됩니다. 측정된 마모율, 내화학성 한계 또는 사용 수명 승수를 설정하지 않습니다.출처: EJS 배럴 테이블 및 등급 범례.
합금 제조업체의 유용한 예
Wall Colmonoy의 2025년 9월 Colmonoy 83 기술 데이터 시트에는 니켈-크롬-텅스텐 매트릭스 내의 텅스텐 카바이드가 설명되어 있습니다. 오버레이 경도 범위는 다음과 같습니다.-150+53 µm 분말 등급의 경우 HRC 45 ~ 55, 그리고-180+63 µm 분말 등급의 경우 HRC 43 ~ 57. 이는 명시된 분말 등급에 대한 합금 제조업체의 용착 범위이며 EJS 마감 나사의 허용 측정치가 아닙니다.출처: Colmonoy 83 기술 데이터 시트.
탄화물 함유 구조는 왜 벌크 경도만으로는 불완전한 비교인지 설명합니다. 마모에 저항하는 구성 요소, 매트릭스, 침전물 조건 및 용도에 대해 문의하십시오. 유사한 벌크 경도를 갖는 두 합금에는 여전히 다른 엔지니어링 평가가 필요할 수 있습니다.
단순한 숫자가 아닌 테스트를 지정하세요.
ASTM E18로크웰 경도 테스트를 다루고 한 위치에서의 판독값이 전체 부품을 나타내지 않을 수 있다는 주의 사항을 다루고 있습니다.ASTM E384마이크로압입 경도와 작은 거리에 대한 경도 변화 평가를 다룹니다. 이는 별개의 측정 질문입니다. 대량 판독과 치료 영역 전체의 프로필은 서로 다른 정보를 제공합니다.
거친 비교를 위해,ASTM G65지정된 절차에 따라 건조 모래/고무 바퀴 테스트 결과를 입방 밀리미터 단위의 부피 손실로 보고합니다. 손실이 낮을수록 해당 테스트에서 저항이 더 크다는 것을 의미합니다. 또한 이 표준은 해당 결과를 특정 운영 환경에 대한 정확한 예측으로 취급하지 말라고 경고합니다.
공급업체가 테스트 데이터를 제공하는 경우 동일한 방법, 절차 및 시편 조건을 비교하십시오. 이러한 표준 중 어느 것도 합금 이름을 보장된 작동 수명으로 바꾸지 않으며, 표준 이름을 지정한다고 해서 특정 배송물이 해당 합금에 대해 테스트되었음을 입증하지는 않습니다.
6. 재료 시스템을 실제 공식과 일치시킵니다.
공급업체에 레진 제품군뿐만 아니라 컴파운드도 제공하세요.
기계 공정에 PP가 채워지면 구매 설명 "PP 나사 배럴"이 불완전합니다. 수지 등급, 충전재 식별 및 충전량, 첨가제, 재활용 부분 및 제품 간 예상되는 변화를 명시합니다. 교체가 하나의 안정적인 제형을 포괄해야 하는지, 아니면 동일한 라인의 여러 업무를 포괄해야 하는지 설명하십시오.
운영 정보와 제제 정보를 분리합니다. 재료 검토에는 실제 공정 온도, 작동 속도 범위, 가능한 경우 압력 정보 및 손상 내역도 필요합니다. 공칭 수지 제품군은 어떤 표면이 손상되었는지 또는 기계에 접촉 손상이 발생했는지 여부를 공급업체에 알려주지 않습니다.
| 실제 의무 | 선택을 바꾸는 질문 |
|---|---|
| 깨끗하고 채워지지 않은 레진 | 기존 구조가 만족스러운 성능을 발휘하고 있으며 교체가 승인된 사양을 유지하고 있습니까? |
| 미네랄 충전 또는 유리 충전 화합물 | 어떤 필러와 로딩이 존재하며, 치수 손실이 어디에 집중되어 있습니까? |
| PVC 또는 잠재적으로 부식성 첨가제가 포함된 제제 | 관찰된 손상에는 어떤 화학적 성질, 온도 및 침전물이 동반됩니까? |
| 재활용 사료 | 구성, 오염 제어 및 배치 간 조건은 얼마나 안정적입니까? |
| 고온 또는 화학적으로 까다로운 서비스 | 실제 환경에 적합한 정확한 합금과 표면 구조는 무엇입니까? |
매트릭스는 추천에 필요한 정보를 구성합니다. 모든 수지 계열에 하나의 합금을 할당하는 것을 의도적으로 피합니다. 데이비스-스탠다드착용 안내기계 상태와 함께 마모성 및 부식성 내구성을 모두 고려하도록 지원합니다.
공급원료의 변경으로 인해 기존 권장 사항이 무효화될 수 있음
재료 사양과 함께 원래 승인된 제제를 유지하십시오. 충전재 로딩량이 증가하거나 재활용 스트림이 변경되면 이전 권장 사항을 새로운 조건과 비교하여 검토해야 합니다. 구성 요소가 이전 사양에 맞게 올바르게 제조되었음에도 여전히 개정된 의무에 적합하지 않을 수 있습니다.
화학적으로 까다로운 재료의 경우 정확한 폴리머 및 관련 첨가제를 제공하십시오. 엔텍의야금지도심각한 부식과 마모에 대한 별도의 요구 사항을 논의합니다. 이를 모든 불소중합체에 대한 포괄적인 권장 사항이나 니켈 합금이 다른 합금과 상호 교환 가능하다는 증거로 해석하지 마십시오.
신청서에 식품 접촉 또는 제약 요구 사항이 포함된 경우 문의에서 해당 요구 사항을 식별하고 필요한 문서를 지정하십시오. 강철 이름, 표면 처리 또는 일반 제품 설명은 완성된 조립품에 대한 인증이나 규정 준수를 설정하지 않습니다.
7. 합금을 업그레이드하기 전에 쌍과 기계를 확인하십시오.
공장 관점: 경도 요청을 측정 가능한 사양으로 전환
공칭 90mm 단일 나사 교체 프로젝트에서 구매자의 첫 번째 요청은 더 높은 경도였습니다. 나는 중량 기준으로 30%의 탄산칼슘을 함유한 완전한 PP 배합으로 시작한 다음 원본 도면과 마모된 스크류 및 배럴 치수를 검토했습니다. 이러한 작업 순서는 실제 기계와 관련된 중요한 논의를 유지했습니다.
나사와 배럴 측정값을 해당 축 위치에 매핑했습니다. 한 위치에서 나사 비행 거리를 측정하고 이를 다른 위치의 보어 측정과 비교하면 국지적 맞춤을 설명할 수 없습니다. 계량 섹션 판독 결과 도면의 여유 공간을 복원하고 선택한 작업 재료를 제공하려면 교체가 필요하다는 것이 나타났습니다.
나사와 배럴을 별도로 지정했습니다. 나사는 Colmonoy 83 플라이트 하드페이싱을 갖춘 38CrMoAlA 베이스를 사용했습니다. 배럴은 EJS04 라이닝이 있는 42CrMo 바디를 사용했습니다. 자료 설명에 보호 구역과 검사 요구 사항을 포함시켰습니다. 이는 더 높은 경도에 대한 일반적인 약속보다 제안을 더 정확하게 만들었습니다.
승인을 위해 치수와 재료 식별을 별도의 확인으로 처리했습니다. 합금 이름이 정확하다고 해서 잘못된 직경이 허용되는 것은 아닙니다. 마찬가지로, 특정 가공 합금이 공급되었음을 입증하지 않고도 부품이 치수를 충족할 수 있습니다. 두 가지 요구 사항이 모두 주문에 포함되었습니다.
이 프로젝트는 또한 단일 지점 측정에 대한 한계를 강화했습니다. 계량 구역 스테이션의 결과로 거기에 여유 공간이 설정되었습니다. 다른 축 위치와 기계 인터페이스를 별도로 확인해야 했습니다. 구매자는 검사 보고서를 읽을 때 동일한 구분을 사용해야 합니다. 즉, 무엇을 측정했는지, 어디에서 측정했는지, 어떤 도면 요구 사항을 충족하는지 식별해야 합니다.
프로젝트 측정: 지정된 냉기 정리 복원
마모된 측정 섹션 스테이션에서 스크류 플라이트 외경은 다음과 같습니다.89.65mm그리고 배럴 구멍은90.25mm. 계산된 냉간 레이디얼 클리어런스는 다음과 같습니다.
(90.25 − 89.65) ¼ 2 = 0.30mm
승인된 도면이 지정됨0.10mm그 역에서. 치수 승인 중에 새로운 나사 비행이 측정되었습니다.89.95mm, 해당 새 보어가 측정되었습니다.90.15mm:
(90.15 − 89.95) ¼ 2 = 0.10mm
| 동일한 축 스테이션에서 측정 | 마모된 쌍 | 새로운 쌍 |
|---|---|---|
| 나사 날개 외경 | 89.65mm | 89.95mm |
| 배럴 보어 직경 | 90.25mm | 90.15mm |
| 계산된 냉간 레이디얼 클리어런스 | 0.30mm | 0.10mm |
출처: EJS Industry의 충전 PP 교체 프로젝트 측정 및 승인된 도면 요구 사항.
교체품은 해당 스테이션에서 지정된 냉간 공간을 복원하여 다음과 같이 줄였습니다.0.20mm. 이러한 차원적 결과는 운영 성과 결과와 다릅니다. 처리량, 스크류 속도, 용융 온도 및 후속 마모 측정은 사용 중인 교체를 평가하는 데 필요한 작동 기록을 제공합니다.
저온 공간 확보와 주행 동작을 별도로 유지하십시오.
위의 계산은 직경 차이를 2로 나눕니다. 이는 해당 원형 단면에 대한 공칭 반경 방향 클리어런스를 설명합니다. 이는 편심되거나 손상된 어셈블리 주변의 모든 지점에서 간격을 측정하는 것이 아닙니다. 그만큼0.10mm그림은 모든 90mm 기계에 대한 보편적인 설정이 아니라 이 프로젝트의 그림에 속합니다.
합금 업그레이드를 완전한 해결책으로 처리하기 전에 기계 정렬, 직진도, 배럴 지지대 및 가열 상태를 확인하십시오. 이러한 점검은 다음에 설명된 접촉 마모 문제를 따릅니다.데이비스-표준. 내마모성이 더 높은 표면은 나사를 보어에 밀어넣는 설치를 수정할 수 없습니다.
지속적인 측정 및 예비 부품 계획을 위해EJS 서비스 라이프 가이드기준선을 사용하고 측정을 반복하는 방법을 설명합니다. 다음 재료 결정에 대한 증거를 확보할 수 있도록 제제 기록과 함께 마모 이력을 보관하십시오.
8. 주문 시 검증 가능한 자재 사양을 입력하세요.
수신팀이 확인할 수 있는 요구사항을 바탕으로 주문을 작성하세요.
나사 및 배럴 요구 사항을 별도의 줄에 기록합니다. 각 구성 요소는 식별 가능한 기본 재료, 작업 표면 구성 및 승인 기준을 가져야 합니다. 한 합금의 이름을 지정하고 다른 구성 요소는 "일치하는 배럴"로만 설명하는 순서를 피하십시오.
기술 문의를 준비할 때 다음 순서를 사용하십시오.
- 기계를 식별하고 주문에 사용된 수정본을 포함하여 승인된 나사 및 배럴 도면을 첨부합니다.
- 가능한 경우 기존 부품 손상 및 측정 맵을 사용하여 전체 구성 및 작동 의무를 명시합니다.
- 각 구성 요소의 기본 강철 및 조건을 지정하거나 명확하게 식별된 승인 제안을 요청하십시오.
- 제조 공정 및 보호된 표면을 사용하여 나사 표면 경화 및 배럴 라이닝을 별도로 식별합니다.
- 완성된 레이어 요구 사항 또는 정의된 질화 케이스 요구 사항과 경도 방법 및 측정 위치에 동의합니다.
- 부품을 승인하는 데 필요한 최종 치수, 인터페이스 및 검사 기록을 나열하십시오.
- 나중에 마모 점검을 위한 설치 기준으로 허용된 치수를 유지하십시오.
또한 이러한 순서를 통해 인용문을 더 쉽게 비교할 수 있습니다. 한 제안이 기본 강철을 변경하고, 다른 제안이 플라이트 하드페이싱만 변경하고, 세 번째 제안이 두 작업 표면을 모두 교체하는 경우 이는 서로 다른 기술 제안입니다. 총 가격을 비교하기 전에 이러한 차이점을 해결하십시오.
자재 기록 및 연락처 정보
EJS는 공급되는 스크류 배럴에 검사 보고서와 재료 인증서가 포함되어 있다고 명시합니다. 해당 문서를 사용하여 합의된 사양을 제공된 구성 요소와 연결하십시오. 재료 식별 및 치수 보고서는 다양한 승인 질문에 답합니다.출처: EJS 품질검사 설명.
더 넓은 인터페이스와 구매 확인을 위해서는 다음을 사용하세요.압출기 스크류 배럴 구매자 가이드. EJS를 통한 재료 검토를 위해 기계 도면, 공식 및 기존 부품 증거를 다음으로 보내십시오.sales@ejsscrewbarrel.com, 또는 전화0574-83065911. (주)이제이에스산업 사무실 주소는55 Dongdu Road, Haishu District, 닝보, 중국. 출처: EJS 연락처 페이지.
1차 문의 시 필요한 신청서와 서류를 함께 첨부해주세요. 설명되지 않은 경도 수치 중에서 선택하도록 요청하는 대신 견적을 통해 제안된 구조와 승인에 필요한 증거를 확인할 수 있습니다.
9. 자주 묻는 질문
압출기 나사와 배럴은 무엇으로 만들어지나요?
구조는 구조용 강철을 처리된 표면, 나사 표면 경화 또는 배럴 라이닝과 결합할 수 있습니다. 각 구성요소의 기본 재료와 작업 표면을 별도로 식별합니다. EJS는 38CrMoAlA 및 42CrMo를 포함한 강철과 명명된 나사 및 배럴 합금을 목록에 나열합니다.바이메탈 사양.
38CrMoAlA가 바이메탈 스크류 배럴보다 낫습니까?
그들은 다른 것을 설명합니다. 38CrMoAlA는 기본 강철이고 바이메탈은 작동 합금을 사용한 구조를 나타냅니다. 나사는 38CrMoAlA 베이스와 플라이트에 추가된 합금을 사용할 수 있습니다. 두 용어를 분리하여 비교하는 것이 아니라 실제 임무에 대한 완전한 구성을 비교하십시오.
경도가 높을수록 항상 내마모성이 향상된다는 의미입니까?
아니요. 합금 구조, 보호 영역, 증착 상태 및 마모 메커니즘을 고려하십시오.ASTM G65정의된 테스트 조건에서 부피 손실을 통해 마모를 평가하는 반면,ASTM E18로크웰 경도를 다룹니다. 측정만으로는 전체 어셈블리의 작동 수명을 예측할 수 없습니다.
스크류와 배럴은 동일한 합금을 사용해야 합니까?
아니요. 적합한 작동 쌍을 형성해야 하지만 나사 표면 경화와 배럴 라이닝은 서로 다른 재질일 수 있습니다. 우리의 충전 PP 프로젝트는 EJS04 배럴 라이닝과 함께 Colmonoy 83 플라이트 하드페이싱을 사용했습니다. 재료 호환성, 표면 상태 및 지정된 적합성을 함께 검토하십시오.
필러나 재활용 사료 변경으로 인해 재료 검토가 시작되어야 합니까?
예. 수정된 제제, 충전재 로딩, 공급원료 관리 및 운영 조건을 제공합니다. 이러한 변경 사항을 원래 선택에 사용된 의무와 비교하십시오. 검토 시 더 단단한 합금을 기본으로 설정하는 대신 영향을 받은 표면을 해결할 수 있도록 오래된 부품 측정값과 손상 기록을 보관하세요.
재료 사양과 함께 제공되어야 하는 문서는 무엇입니까?
각 부품에 대해 재료 식별 및 합의된 검사 기록을 요청합니다. 또한 명령은 보호 구역, 표면 처리 요구 사항 및 측정 위치를 정의해야 합니다. EJS의제품 페이지공급된 스크류 배럴에 검사 보고서와 재료 인증서가 첨부되어 있음을 명시합니다. 생산 전에 프로젝트별 범위를 정의합니다.
