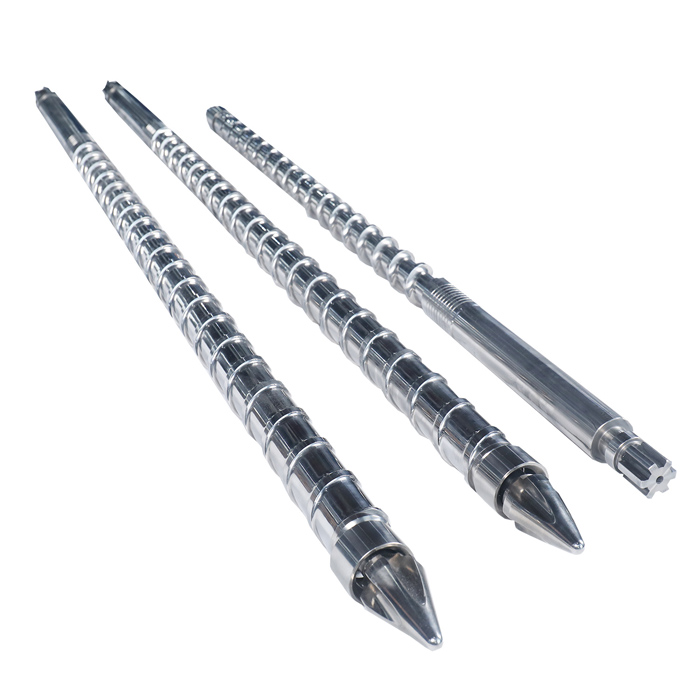

사출 성형 스크류 배럴: 현대 플라스틱 제조의 핵심

플라스틱 가공에서 다음과 같이 중요하고 자주 간과되는 구성 요소는 거의 없습니다.사출 성형 스크류 배럴. 정밀하게 설계된 이 어셈블리는 단순히 자재를 이동하는 것 이상의 역할을 합니다. 그것은 우리가 매일 사용하는 모든 플라스틱 부품의 기초를 녹이고 혼합하여 전달합니다. 산업계에서 더 높은 정밀도, 더 빠른 주기, 더 지속 가능한 운영을 요구함에 따라 스크류 배럴 기술은 조용하지만 중요한 발전을 겪고 있습니다.

스크류 배럴의 핵심 기능

모든 사출 성형기는 간단한 원리로 작동합니다. 즉, 고체 플라스틱 펠릿을 균일한 용융 유체로 만든 다음 해당 유체를 금형에 주입하는 것입니다. 스크류 배럴을 사용하면 최대 2,500bar의 압력을 견디면서 가소화, 축적, 주입의 세 가지 순차적 단계에 걸쳐 이를 가능하게 합니다.

간단히 말해서: 다음과 같은 경우스크류 배럴기계의 핵심이며, 그 디자인이 전체 작업의 상태를 결정합니다.

사출 성형 분야에 종사하는 사람이라면 누구나 이 사실을 알고 있습니다. 스크류 배럴은 기계의 '위'입니다. 플라스틱을 공급하고 플라스틱이 적절하게 '소화'되어 균일하게 나오는지는 전적으로 이 구성 요소에 달려 있습니다. A good screw barrel set keeps your machine running smoothly for years without major issues. 그러나 잘못된 제품을 선택하거나 유지 관리를 소홀히 하면 기껏해야 결함이 있는 제품을 보게 되거나 최악의 경우 생산 라인이 완전히 중단될 수 있습니다. 손실은 부품 교체 비용뿐만 아니라 귀중한 리드 타임과 고객 신뢰에도 영향을 미칩니다.

스크류 배럴이 왜 그렇게 "섬세한"가요?

스크류 배럴은 제조 과정에서 가장 까다로운 조건에서 작동합니다.

• 고온: 배럴 온도는 처리되는 재료에 따라 일반적으로 150°C~400°C 범위입니다.
• 고압: 주입 압력은 1,500~2,500bar에 도달할 수 있습니다. 이는 손톱 크기의 영역을 누르는 소형 자동차의 무게와 비슷합니다.
• 심한 마모: 유리 섬유, 광물 충진제 또는 난연제로 강화된 재료는 나사 및 배럴 표면의 마모성이 매우 높습니다. 마치 사포가 금속을 계속 문지르는 것과 같습니다.
• 부식 위험: PVC 및 POM과 같은 재료는 고온에서 부식성 가스를 방출하여 배럴 내부 벽에 화학적 공격을 일으킬 수 있습니다.

이러한 가혹한 작업 조건을 고려할 때 스크류 배럴은 모든 사출 성형기에서 가장 자주 교체되고 선택이 가장 중요한 소모품 중 하나입니다.

스크류 배럴은 어떻게 제조됩니까?

스크류 배럴은 단순해 보이지만 제조 공정이 매우 정교합니다.

나사 제조

스크류는 일반적으로 질화강 또는 분말 야금 고속강으로 가공하고 정밀 선삭 및 밀링을 통해 성형한 다음 질화 또는 코팅 처리를 통해 경화하여 표면 경도와 내마모성을 향상시킵니다. 고급 나사는 텅스텐 카바이드 또는 크롬-니켈 합금 코팅으로 코팅되어 표준 질화 나사보다 두 배 이상 높은 최대 HV 1200~1400(비커스 경도)의 경도를 달성합니다.

배럴 제조

주류 배럴 기술은 바이메탈 원심 주조입니다. 내마모성 및 내부식성 합금층(약 1.5~2.5mm 두께)이 표준 강철 튜브의 내벽에 원심 주조됩니다. This layer can reach HRC 58–64 (Rockwell hardness), offering significantly longer service life than standard barrels. While more expensive, this type of barrel is essential when processing glass-filled or highly abrasive materials.

How to Choose the Right Screw Barrel? 세 가지 황금률

많은 구매자가 "어느 것입니까?"라고 묻습니다.스크류 배럴'가 최고입니다'라고 말하지만 숙련된 기술자는 다음과 같이 말합니다. 가장 좋은 옵션은 하나도 없으며 귀하의 요구에 맞는 옵션만 있을 수 있습니다. 다음 세 가지 실제 규칙을 따르세요.

규칙 1: 재료에 나사를 맞추세요

규칙 2: 기계 매개변수 일치

나사 자체만 보지 말고 사출 용량과 길이 대 직경 비율(L/D)이 사용 중인 기계와 호환되는지 확인하세요.

L/D 비율: 나사 유효 길이 대 직경의 비율입니다. 일반적인 범위는 18:1~25:1입니다. 비율이 높을수록 까다로운 재료의 가소화 품질이 향상되지만 용융 체류 시간과 전단열도 늘어납니다. 열에 민감한 재료는 품질이 저하될 수 있습니다.

압축비: 스크류의 공급, 압축 및 계량 영역에 걸친 부피 변화 비율입니다. 범용 플라스틱은 일반적으로 2.5:1~3.5:1을 사용합니다. PVC 및 기타 열에 민감한 재료는 전단 가열을 줄이기 위해 더 낮은 압축비가 필요합니다.

실용적인 팁: 의심스러울 경우 원본 기계 설명서를 확인하거나 장비 제조업체에 직접 문의하세요. 장비 제조업체는 기계를 가장 잘 알고 있으며 가장 신뢰할 수 있는 매칭 조언을 제공할 수 있습니다.

규칙 3: 구매 가격뿐만 아니라 총 비용도 살펴보세요

Screw barrel sets range in price from a few thousand to tens of thousands of dollars. But experienced buyers look at cost per part produced. 3개월 안에 마모되는 저렴한 나사는 실제로 1년 이상 지속되는 고급 나사보다 더 비쌀 수 있습니다. 가동 중지 시간과 교체를 위한 인건비가 가격 차이를 초과하는 경우가 많기 때문입니다.

일일 유지관리: 5가지 "하지 말아야 할 것"

최고의 스크류 배럴이라도 적절한 유지 관리가 없으면 조기에 고장이 날 수 있습니다. 숙련된 기술자가 전하는 5가지 실용적인 팁은 다음과 같습니다.

1. 차갑게 시작하지 마세요. Always preheat thoroughly before starting the machine. Once the set temperature is reached, hold it for 15–20 minutes to let the screw and barrel expand evenly. If you start with a cold machine, uneven thermal expansion can cause the screw to seize inside the barrel—and that means a full teardown.

2. 재료 건조를 생략하지 마세요. PA 및 PET와 같은 흡습성 재료는 가공 전에 지정된 수분 함량까지 건조되어야 합니다. 고온의 습기는 스크류와 배럴의 가수분해 부식을 유발합니다. 눈으로 볼 수는 없지만 시간이 지남에 따라 손상이 누적됩니다.

3. 역류 방지 밸브를 확인하는 것을 잊지 마십시오. The non-return valve (check ring) is the fastest-wearing part of the screw assembly. 정기적으로 점검하여 마모되면 교체하십시오. If it doesn't seal properly, material will leak back during injection, causing inconsistent shot weights and rising reject rates.

4. 나사를 빈 상태로 두지 마십시오. If the hopper runs out of material, stop the machine immediately or refill it promptly. Running the screw empty inside the barrel means metal-on-metal contact—after just a few times, the screw and barrel are ruined.

5. Don't skip rust protection during shutdown. 가동 중지 시간이 길어지는 경우(예: 휴일 폐쇄) 항상 PP 또는 PE와 같은 퍼지 화합물로 배럴을 청소한 다음 밀봉하기 전에 방청유를 바르십시오. Otherwise, you'll find rust on the inner barrel wall at startup—and your products will come out full of black specks. It's just not worth the trouble.

스크류 배럴을 교체할 시기는 언제입니까?

다음 경고 신호를 주의 깊게 살펴보십시오. 이는 교체를 고려할 시기임을 나타냅니다.

일관성 없는 부품 중량: 동일한 설정 및 금형 하에서 부품 중량이 크게 다릅니다.

부품에 검은 반점이나 노란색 줄무늬가 있음: 배럴 내부에서 재료가 저하되고 있습니다. 이는 종종 나사 마모로 인한 과도한 전단열의 징후입니다.

처리량 감소: 동일한 스크류 속도에서 재료 생산량이 적어 스크류가 마모되고 효율성이 떨어집니다.

비정상적으로 상승하는 사출 압력: 동일한 사출 속도를 달성하려면 더 높은 압력이 필요합니다. 이는 배럴 마모 또는 스크류 간격 증가를 나타냅니다.

If you spot any of these, schedule an inspection or replacement as soon as possible. 완전한 장애가 발생할 때까지 기다리는 것은 사전에 교체하는 것보다 훨씬 더 많은 비용이 듭니다.
